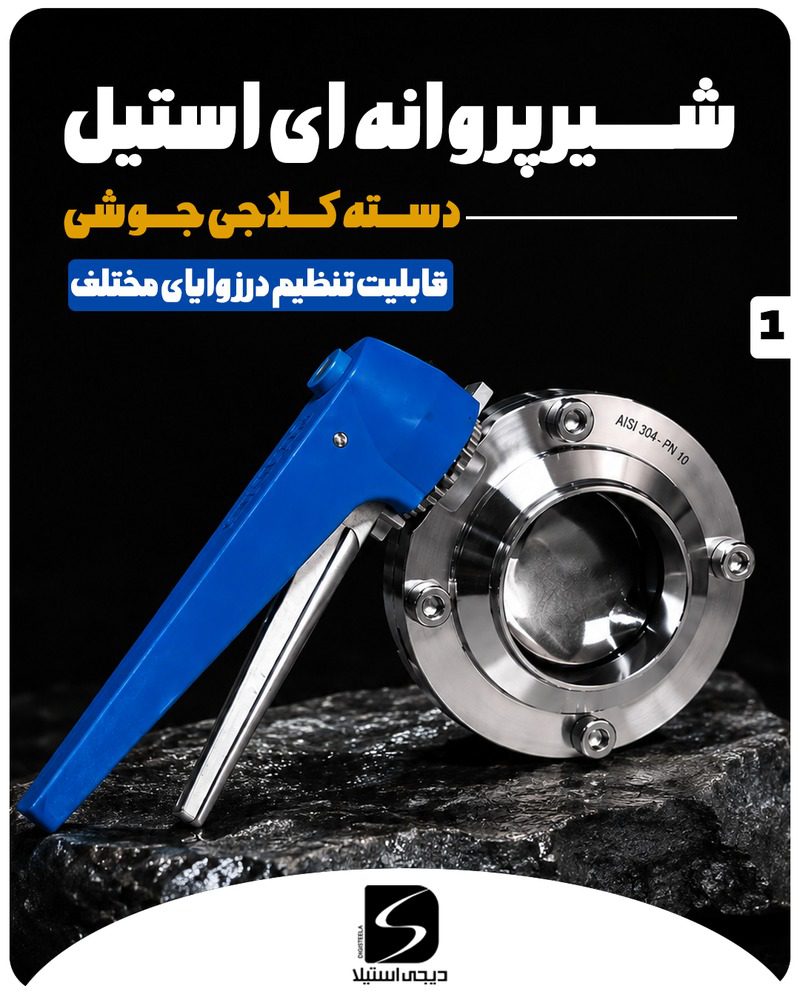

شیر پروانه استیل

توضیحات

شیر پروانه ای (butterfly valve)

یکی از مهم‌ترین تجهیزات صنعتی و شیرآلات صنعتی است و در انواع و شکل‌های متفاوت طراحی شده. این ولو برای تنظیم جریان سیال و قطع و وصل کردن جریان سیالات مورد استفاده قرار می‌گیرد و یکی از ساده‌ترین شیر پروانه استیل به شمار می‌آید.

قیمت شیر پروانه استیل

شیرهای پروانه‌ای با انواع و برندهای متفاوت تولید می‌شود، از این رو هر یک قیمت شیر پروانه‌ای خاصی دارند. مواد اولیه سازنده شیر پروانه‌ای هر یک از برندها، متفاوت بوده و همین امر عاملی بر قیمت‌های مختلف ارائه شده توسط هر یک از برندها است.

شیر پروانه ای (butterfly valve )یکی از مهم‌ترین تجهیزات صنعتی و شیرآلات صنعتی است و در انواع و شکل‌های متفاوت طراحی می شود.این ولو برای تنظیم جریان سیال و قطع و وصل کردن جریان سیالات مورد استفاده قرار می‌گیرد.

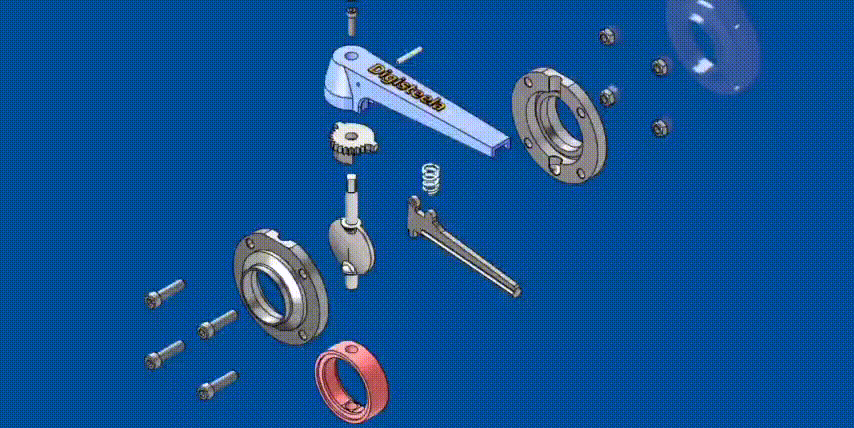

اجزای تشکیل‌دهنده شیر پروانه‌ استیل

این شیر از اجزای مختلفی همچون دیسک، بدنه، عملگر، اهرم، ساقه و لاینر تشکیل شده است؛ مهم‌ترین جز تشکیل‌دهنده این نوع از شیرها دیسک است.

دیسک پروانه‌ای

دیسک می‌تواند به شکل دایره یا مستطیل باشد و کنترل جریان سیالات را برعهده دارد. در ساخت دیسک شیرهای پروانه‌ای از جنس‌های مختلفی استفاده می‌کنند که می‌توان به کروم، استیل ۳۱۶ و استیل ۳۰۴ اشاره کرد. به دلیل استفاده شیرهای صنعتی در بخش‌های متفاوت، جنس دیسک‌ها متفاوت است تا در هر یک از بخش‌های صنعتی شیر پروانه‌ای با جنس دیسک مناسب مورد استفاده قرار گیرد.

عملگرهای شیر پروانه‌‌ای

با توجه به نوع شیر مورد استفاده مورد استفاده از عملگرهای متفاوتی استفاده می‌کنند، که عبارتند از:

عملگرهای دستی، پنوماتیکی و هیدرولیکی

جنس بدنه شیرهای پروانه‌ای

در ساخت شیرهای پروانه‌ای از آلیاژهای متفاوتی استفاده می‌کنند. شیرهای پروانه‌ای با کیفیت معمولا از آلیاژهای زنگ‌ نزن ساخته شده‌اند و از مقاومت بسیار بالا برخوردار هستند؛ ولی در کل با جنس‌های فولاد، پلیمری، استنلس استیل و چدن موجود هستند. شیرهای پروانه‌ای که جنس آن‌ها چدن است به دو صورت چدن خاکستری و چدن داکتیل در بازار ارائه و عرضه می‌شوند.

نحوه عملکرد شیر پروانه‌ای

به شیر پروانه‌ای شیر تنظیم کننده جریان نیز گفته می‌شود. این شیرها دریچه‌ای پروانه‌ای دارند که حول محور هم راستا با جهت جریان جابجا می‌شود. دیسک تنظیم کننده جریان نیز تحت تاثیر این جریان حرکت می‌کند.

این شیر به دلیل نحوه عملکرد ساده‌ای که دارد به صورت گسترده مورد استفاده قرار می‌گیرد.

شیر پروانه‌ای با حرکت چرخشی برای قطع و وصل کردن جریان و همچنین تنظیم، دارای عملکرد آسان و سریع است، چون ۹۰ درجه چرخش دستگیره، مجرا بند را از حالت کاملا بسته به حالت کاملا باز تغییر وضعیت می‌دهد.

شیر پروانه‌ای در سایزهای مختلف ۲/۱-۱ الی ۲۰۰ اینچ ساخته و تعمیرات آن‌ها ساده است؛ ولی باید مرتب گریس‌کاری شود.

در بعضی مواقع خاص به فلکه دستی که به میله گرداننده صفحه وصل است و مکانیزم آن در یک جعبه چرخ دنده قرار دارد، مجهز می‌شود. تا در صورتی که به‌خاطر گرداننده اصلی (هوا یا هیدرولیک) از کار بیفتد، بتواند با آزاد کردن آن از دنده، اهرم یا فلکه دستی مجرابند را در هر حالت که هست، نگه داشت.

مزایای شیر پروانه‌ای

از نظر اقتصادی استفاده از شیرهای پروانه‌ای در پروژه‌ها مقرون‌به‌صرفه است، زیرا قیمت آن‌ها نسبت به انواع دیگر بسیار ارزان‌تر است.

اگرچه شیرهای پروانه‌ای در انواع مختلف ساخته می‌شوند، اما تمامی آن‌ها از وزن سبک برخوردار هستند.

صنعتگران به دلیل استفاده از جنس‌های مختلف در ساخت دیسک‌های شیر پروانه‌ای امکان انتخاب بیشتری را دارند و می‌توانند متناسب با نیاز شیر پروانه‌ای مد نظر خود را انتخاب نمایند.

ساختار در نظر گرفته شده برای شیرهای پروانه‌ای به صورتی است که به‌راحتی می‌توان آن‌ها را جابجا کرد.

شیرهای پروانه‌ای طول عمر و مقاومت بالایی دارند و به راحتی قابل تعمیر هستند.قطعات لغزنده و کشویی ندارد.

محفظه برای به دام انداختن سیال ندارد و در نتیجه مقاومت به خوردگی نسبتا بهتر است.

کاربردهای شیر پروانه‌ای

شیرهای پروانه‌ای به طور گسترده در کارخانجات صنعتی و پالایشگاه‌ها مورد استفاده قرار می‌گیرند. از شیرهای پروانه‌ای برای انتقال مایعات با فشار کم، گاز و آب در فشارهای کم و جریان‌های Slurry مورد استفاده قرار می‌گیرد.

یکی از مهم‌ترین وظایف شیر پروانه‌ای، افزایش جریان سیال در زمان بسیار کم است. استفاده از این شیر در فشارهای بالا به دلیل نشتی توصیه نمی شود.

انواع شیر پروانه‌ای

شیرهای پروانه‌ای بر اساس عملگرها، سایز، جنس بدنه و اجزا به انواع مختلفی تقسیم‌بندی می‌شوند که در ادامه برخی از آن‌ها را معرفی خواهیم کرد:

ویفری

لاگ تایپ

فلنج‌دار

اهرمی

گیربکسی

پنوماتیک

برقی

هیدرولیک

کاربرد شیر پروانه‌ای فلنج‌دار بیشتر بر روی خطوط انتقال گاز و مایع درفشارهای کم و جریان‌های Slurry مورد استفاده قرار می‌گیرد.

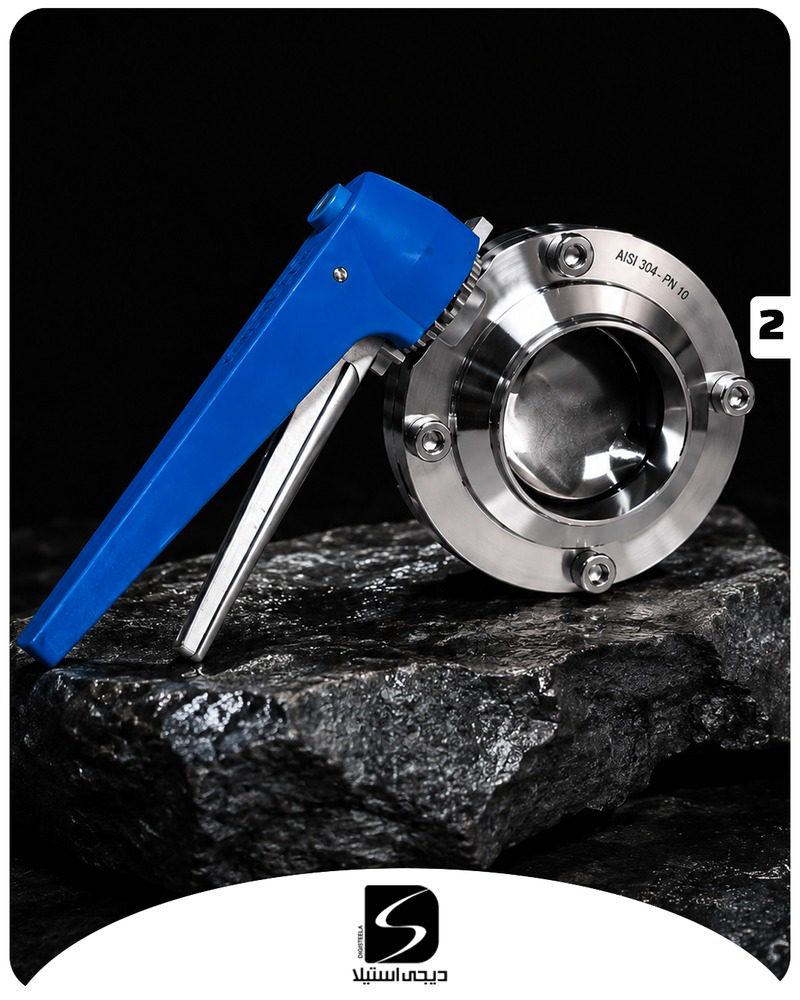

شیر پروانه‌ای استنلس استیل

همانطور که مشخص است، متریال این شیر، استنلس استیل می‌باشد. فولاد زنگ‌نزن یا استنلس استیل به فولادهایی با مقدار عناصر آلیاژی بالا گفته می‌شود که توانایی مقاومت به خوردگی در اتمسفرهای خورنده و دماهای بالا را داشته باشند.

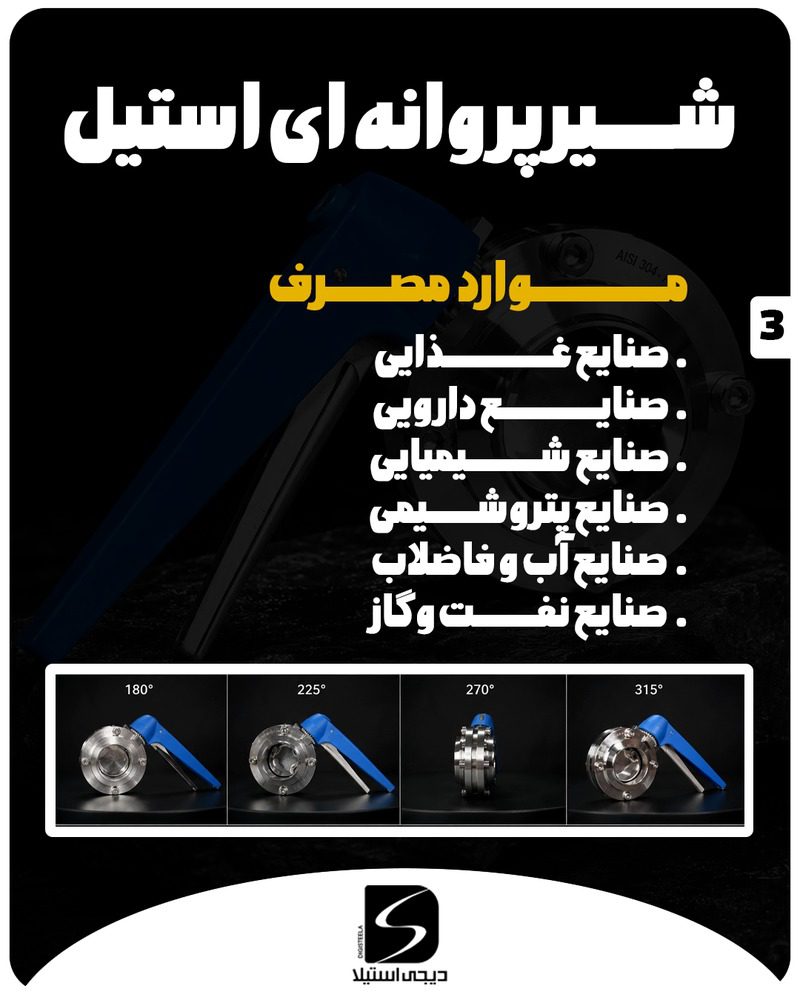

کاربرد شیر پروانه ای استنلس استیل :

شیر پروانه ای استنلس استیل در صنایع غذایی ، صنایع دارویی و … مورد استفاده قرار میگیرد .

شیر پروانه‌ای ویفری با اکچیتور

شیرهای پروانه‌ای ویفری با اکچیتور دارای عملگرهای مختلفی به صورت قطع و وصل سریع و تدریجی هستند و در سایزهای بزرگ از این نمونه شیرها به وفور استفاده می‌گردد.

یکی از اجزای شیر پروانه‌ای ویفری با اکچیتور که کاربرد آن را حائز اهمیت می‌کند، دیسک این شیر است. دیسک شیر پروانه‌ای فلنج‌دار می‌تواند از جنس کروم، استیل ۳۱۶، استیل ۳۰۴ و یا… باشد که بر اساس نوع کاربرد، ساخته می‌شود و بدنه این شیر از جنس فولاد، چدن، استیل و یا … است. لازم به ذکر است بین بدنه و دیسک از یک لاستیکی جهت آب‌بندی بهتر استفاده می‌شود؛ این نوع لاستیکی می‌تواند EPDM یا NBR باشد .

استفاده از شیر پروانه‌ای ویفری با اکچیتور در فشارهای بالا به دلیل نشتی توصیه نمی‌شود. شیر پروانه‌ای با اکچیتور در سایزهای مختلف ۲/۱-۱ الی ۲۰۰ اینچ ساخته می‌شود.تعمیر شیر پروانه‌ای ویفری با اکچیتور ساده است ولی لازم است مرتب گریس کاری شود.

کاربرد شیر پروانه ای با اکچیتور بر روی خطوط انتقال گاز و مایع در فشارهای کم و جریان‌های Slurry مورد استفاده قرارمی‌گیرد. ازجمله کاربردهای شیر پروانه‌ای ویفری با اکچیتور می‌توان به استفاده در موارد زیر اشاره کرد:

پالایشگاه‌ها

مجتمع‌های پتروشیمی

کارخانجات مختلف صنعتی

پروژه‌های آبرسانی

نیروگاه‌ها

تاسیسات دریایی

سخن پایانی

همانطور که بررسی شد شیر پروانه‌ای یکی از انواع ولو صنعتی است که در صنایع برای انتقال مایعات و گاز با فشار کم بسیار پر کاربرد است و نسبتا جز شیرآلات سبک به شمار می‌رود.

این شیر بنا به معیارهای مختلفی مانند جنس بدنه و اجزا، عملگر و… انواع مختلفی دارد که قیمت را برای هر کدام متفاوت می‌کند.

برای تهیه محصول با مجموعه دیجی استیلا تماس بگیرید.
