شیرآلات صنعتی استیل به دلیل مقاومت استثنایی در برابر خوردگی، زنگزدگی، فشار و دمای بالا، به یکی از اجزای جداییناپذیر در صنایع مختلف تبدیل شدهاند. این تجهیزات با هدف کنترل، قطع و وصل یا تنظیم جریان سیالات در خطوط لوله طراحی میشوند و به دلیل طول عمر بالا و هزینه نگهداری پایین، گزینهای مقرونبهصرفه برای پروژههای صنعتی محسوب میشوند.
مزایای کلیدی استفاده از استیل در شیرآلات صنعتی
استفاده از فولاد ضدزنگ (استنلس استیل) در ساخت شیرآلات، مزایای قابل توجهی را به همراه دارد که مهمترین آنها عبارتند از:
مقاومت بالا در برابر خوردگی و زنگزدگی: این ویژگی، شیرآلات استیل را برای محیطهای مرطوب، اسیدی و شیمیایی ایدهآل ساخته است.
تحمل فشار و دمای بالا: شیرآلات استیل کیفیت خود را در شرایط عملیاتی سخت حفظ کرده و بدون ایجاد نشتی عمل میکنند.
دوام و ماندگاری بالا: طول عمر زیاد این شیرآلات، هزینههای تعمیر و تعویض را در بلندمدت کاهش میدهد.
قابلیت شستشو و ضدعفونی: سطح صاف و صیقلی استیل، امکان تمیزکاری آسان را فراهم کرده و آن را برای صنایع بهداشتی مانند غذایی و دارویی مناسب میسازد.
انواع شیرآلات استیل صنعتی
شیرآلات استیل در انواع مختلفی طراحی و تولید میشوند که هر یک کاربرد مشخصی دارند. شناخت این انواع، اولین گام در انتخاب صحیح است.
۱. شیر پروانهای استیل (Butterfly Valve)
شیر پروانهای با دیسکی چرخان (مشابه بال پروانه) کار میکند که با چرخش ۹۰ درجه، مسیر جریان را باز یا بسته میکند. این شیر به دلیل طراحی جمعوجور، وزن سبک، قیمت اقتصادی و عملکرد سریع، یکی از پرمصرفترین شیرآلات صنعتی است. شیر پروانهای استیل در صنایع آب و فاضلاب، نفت و گاز، پتروشیمی، غذایی و دارویی کاربرد گسترده دارد.

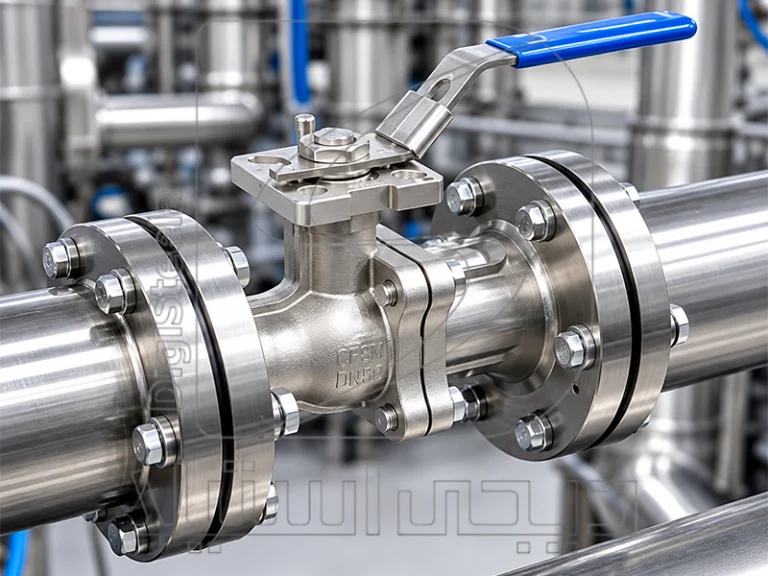

۲. شیر توپی استیل (Ball Valve)
این شیر با استفاده از یک عنصر کروی که دارای سوراخی در میانه است، جریان را کنترل میکند. با چرخش ۹۰ درجه، سوراخ در مسیر جریان قرار گرفته و سیال عبور میکند. شیر توپی استیل برای قطع و وصل سریع و بدون افت فشار، گزینهای ایدهآل است و در صنایع نفت، گاز، پتروشیمی و سیستمهای تهویه کاربرد دارد.
۳. شیر کشویی (فلکه) استیل (Gate Valve)
در این نوع شیر، یک دیسک گوهای شکل به صورت عمود بر مسیر جریان حرکت کرده و جریان را به طور کامل قطع یا وصل میکند. شیر کشویی برای کاربردهایی که نیاز به آببندی کامل دارند، مانند پالایشگاهها و نیروگاهها، انتخاب مناسبی است.
۴. شیر یکطرفه (چک ولو) استیل (Check Valve)
این شیر به سیال اجازه عبور در یک جهت را میدهد و از برگشت جریان و ایجاد ضربه قوچ (Water Hammer) جلوگیری میکند. شیر یکطرفه استیل در سیستمهای پمپاژ، کمپرسورها و خطوط فاضلاب کاربرد دارد.
۵. شیر دیافراگمی استیل (Diaphragm Valve)
در این شیر، یک دیافراگم انعطافپذیر با بالا و پایین رفتن، مسیر جریان را باز و بسته میکند. این طراحی باعث میشود سیال با قطعات داخلی شیر تماس نداشته باشد و برای سیالات بسیار خورنده یا کاربردهای بهداشتی (داروسازی و غذایی) ایدهآل باشد.
بررسی تخصصی شیر پروانهای استیل
با توجه به تنوع و کاربرد گسترده، بررسی دقیقتر شیر پروانهای استیل ضروری است.
انواع شیر پروانهای استیل بر اساس اتصال
نحوه اتصال شیر به لوله، تأثیر مستقیمی بر کاربرد و سهولت نگهداری آن دارد:
شیر پروانهای ویفری (Wafer): این نوع بین دو فلنج قرار میگیرد و با پیچهای بلند مهار میشود. وزن سبک و هزینه پایین از مزایای آن است، اما برای سرویس انتهای خط (Dead-end) مناسب نیست.
شیر پروانهای زانویی یا لاگدار (Lug): دارای برجستگیهایی در بدنه است که به هر فلنج به طور مستقل پیچ میشود. این طراحی امکان جدا کردن لوله در یک سمت را بدون تأثیر بر سمت دیگر فراهم میکند و برای خطوطی که نیاز به تعمیرات موضعی دارند، ایدهآل است.
شیر پروانهای فلنجدار (Flanged): بدنه این شیر دارای فلنج در دو طرف است و مستقیماً به فلنج لوله پیچ میشود. این نوع اتصال بسیار محکم است و برای فشارهای بالاتر مناسبتر است.
جنس بدنه و دیسک
انتخاب جنس بدنه و دیسک بر اساس نوع سیال و شرایط محیطی انجام میشود. رایجترین گریدهای استیل مورد استفاده عبارتند از:
استیل ۳۰۴: رایجترین گرید استیل ضدزنگ که مقاومت خوبی در برابر خوردگی و زنگزدگی دارد و برای مصارف عمومی و صنایع غذایی مناسب است. به استیل ۱۸-۸ (۸٪ نیکل، ۱۸٪ کروم) نیز معروف است.
استیل ۳۱۶: این گرید به دلیل داشتن عنصر مولیبدن (۲-۳٪)، مقاومت بسیار بالاتری در برابر خوردگی، به ویژه در محیطهای کلریدی (آب دریا) و اسیدی دارد. استیل ۳۱۶ برای صنایع شیمیایی، دارویی و محیطهای دریایی انتخاب برتر است، هرچند قیمت بالاتری نیز دارد.
اجزای اصلی تشکیلدهنده
یک شیر پروانهای استیل از بخشهای کلیدی زیر تشکیل شده است که هر کدام نقش حیاتی در عملکرد آن دارند:
| بخش | توضیح و جنس |
|---|---|
| بدنه (Body) | چهارچوب اصلی شیر که معمولاً از استیل ۳۰۴ یا ۳۱۶ ساخته میشود. |
| دیسک (Disk) | قطعهای چرخان که وظیفه قطع و وصل جریان را بر عهده دارد. از استیل ضدزنگ ساخته میشود. |
| نشیمنگاه (Seat/ Liner) | سطح آببندی که دیسک بر روی آن قرار میگیرد. جنس آن میتواند از EPDM، NBR، PTFE یا فلز باشد که بسته به دما و نوع سیال انتخاب میشود. |
| شفت (Stem) | محور اتصالدهنده دیسک به عملگر که از استیل ضدزنگ ساخته میشود. |
| عملگر (Actuator) | نیروی لازم برای چرخش دیسک را فراهم میکند و میتواند به صورت دستی (اهرم یا گیربکس)، پنوماتیک، برقی یا هیدرولیک باشد. |
کاربردهای صنعتی شیرآلات استیل
به دلیل ویژگیهای منحصربهفرد، شیرآلات استیل در طیف وسیعی از صنایع مورد استفاده قرار میگیرند:
صنایع نفت، گاز و پتروشیمی: کنترل جریان سیالات نفتی، گازهای طبیعی و مواد شیمیایی در شرایط فشار و دمای بالا.
صنایع غذایی و آشامیدنی: کنترل جریان مواد خوراکی مانند شیر، آبمیوه و روغن در خطوط تولید بهداشتی.
صنایع دارویی و بیوتکنولوژی: کنترل دقیق و بهداشتی جریان مواد دارویی و استریل.
تصفیه آب و فاضلاب: کنترل جریان آب در شبکههای شهری و صنعتی و ایستگاههای پمپاژ.
نیروگاهها و تأسیسات ساختمانی: کنترل جریان آب، بخار و سیالات گرمایشی و سرمایشی.
جمعبندی و انتخاب صحیح
انتخاب شیرآلات صنعتی استیل مناسب، نیازمند بررسی دقیق عوامل زیر است:
۱. نوع سیال: آیا سیال خورنده، اسیدی، با دما بالا یا نیازمند شرایط بهداشتی است؟
۲. فشار و دمای کاری: حداکثر فشار و دمایی که شیر باید تحمل کند چقدر است؟
۳. نوع اتصال مورد نیاز: آیا به شیر ویفری، لاگدار یا فلنجدار نیاز دارید؟
۴. نوع عملگر: آیا کنترل دستی کافی است یا به شیر پنوماتیک یا برقی برای اتوماسیون نیاز دارید؟
با در نظر گرفتن این موارد و بهرهگیری از تخصص کارشناسان، میتوانید بهترین گزینه را برای سیستم خود انتخاب کرده و از عملکرد بهینه و طولانیمدت آن اطمینان حاصل کنید.
