کلکتور استیل یکی از تجهیزات اساسی در سیستمهای لولهکشی و تاسیسات مدرن است که نقش بسیار مهمی در توزیع سیالاتی مانند آب گرم، آب سرد، بخار و حتی مواد شیمیایی ایفا میکند . در این توضیحات به بررسی جامع این محصول، از تعریف و کاربردها گرفته تا ویژگیها، انواع و نکات مهم در ساخت آن میپردازیم.
کلکتور استیل چیست؟
کلمه “کلکتور” (Collector) به معنای جمعکننده است . در دنیای تاسیسات، کلکتور استیل یک محفظه یا لوله اصلی از جنس فولاد ضد زنگ (استنلس استیل) است که دارای یک ورودی اصلی و چندین خروجی (انشعاب) میباشد . وظیفه اصلی آن دریافت جریان سیال از یک منبع و تقسیم یکنواخت آن بین چندین مصرفکننده مختلف است . به بیان ساده، کلکتور مانند یک ایستگاه مرکزی عمل میکند که آب یا سیال دیگر را از یک لوله اصلی گرفته و به شاخههای متعدد هدایت میکند تا هر نقطه از ساختمان یا تأسیسات صنعتی به طور مستقل و با فشار مناسب تغذیه شود
کاربردهای اصلی کلکتور استیل
به دلیل مقاومت بالای استیل در برابر خوردگی و زنگزدگی، از این نوع کلکتور در مکانها و صنایع حساس و با شرایط ویژه استفاده میشود . مهمترین کاربردهای آن عبارتند از:
موتورخانهها: در موتورخانههای گرمایشی و سرمایشی، معمولاً از دو کلکتور استفاده میشود. یکی برای جمعآوری سیال سرد برگشتی از مصرفکنندهها و هدایت آن به دیگ (بویلر) و دیگری برای دریافت سیال گرم از دیگ و پخش آن بین مصرفکنندههایی نظیر رادیاتورها، فن کویلها، سیستم گرمایش از کف و منابع آب گرم بهداشتی .
سیستمهای آبرسانی: در ساختمانهای مسکونی، تجاری و اداری برای توزیع یکنواخت آب سرد و گرم بهداشتی به واحدهای مختلف، آشپزخانهها، سرویسهای بهداشتی و … به کار میرود. این روش که به “لولهکشی کلکتوری” معروف است، مزایای زیادی نسبت به روشهای سنتی دارد .
بوستر پمپها: در ایستگاههای پمپاژ آب (بوستر پمپ) برای آبرسانی و آتشنشانی، از کلکتورهای استیل در بخش مکش و دهش پمپها استفاده میشود تا آب با فشار و دبی یکسان به شبکه توزیع شود .
صنایع حساس: به دلیل بهداشت بالا و عدم واکنش با مواد شیمیایی، در صنایع غذایی، دارویی و شیمیایی برای انتقال و توزیع مواد اولیه، محصولات و سیالات خاص، کلکتور استیل یک انتخاب ایدهآل و گاهی اجباری است .
مناطق با آب خورنده: در مناطقی که آب از سختی یا میزان خوردگی بالایی برخوردار است، استفاده از کلکتورهای فولادی معمولی باعث پوسیدگی و نشتی زودرس میشود. در این شرایط، کلکتور استیل به دلیل مقاومت ذاتی خود در برابر خوردگی، طول عمر بسیار بیشتری دارد
ویژگیها و مزایای کلکتور استیل
استفاده از استیل (فولاد ضد زنگ) در ساخت کلکتور، مزایای قابل توجهی نسبت به کلکتورهای فولادی یا گالوانیزه ایجاد میکند :
مقاومت استثنایی در برابر خوردگی و زنگزدگی: این مهمترین مزیت کلکتور استیل است. وجود عنصر کروم در آلیاژ استیل، لایهای غیرفعال بر روی سطح ایجاد میکند که از آن در برابر اکسید شدن و حمله مواد خورنده محافظت میکند . این ویژگی برای سیستمهای آب گرم، بخار و سیالات خورنده حیاتی است .
بهداشت و سلامت بالا: سطح صاف و غیر متخلخل استیل از رشد باکتریها و میکروارگانیسمها جلوگیری کرده و با مواد شیمیایی واکنش نمیدهد. به همین دلیل، استاندارد طلایی برای کاربرد در صنایع غذایی، دارویی و آب آشامیدنی است .
طول عمر بالا و دوام بسیار زیاد: ترکیب مقاومت در برابر خوردگی و استحکام مکانیکی بالا باعث میشود که کلکتور استیل طول عمر مفید بسیار بیشتری نسبت به انواع فولادی داشته باشد و در طول زمان نیاز به تعمیر یا تعویض پیدا نکند .
تحمل دما و فشار بالا: کلکتورهای استیل در ضخامت یکسان، میتوانند دما و فشارهای کاری بالاتری را نسبت به کلکتورهای فولادی معمولی تحمل کنند، که این امر آنها را برای کاربردهای صنعتی سنگین مناسب میسازد .
زیبایی ظاهری: ظاهر براق و مدرن استیل نیز یکی دیگر از ویژگیهای آن است که در فضاهای باز و تأسیسات مدرن مورد توجه قرار میگیرد.
مشخصات فنی و فرآیند ساخت
ساخت یک کلکتور استیل نیازمند دقت و تخصص بالایی است. مراحل اصلی و مشخصات فنی آن به شرح زیر است:
جنس (متریال): رایجترین گریدهای استیل مورد استفاده برای ساخت کلکتور، استیل 304 و استیل 316 هستند . استیل 316 به دلیل داشتن مولیبدن، مقاومت بالاتری در برابر خوردگی به ویژه در محیطهای کلریدی (مانند آبهای شور) دارد و برای صنایع دارویی و شیمیایی پیشرفتهتر انتخاب میشود . لولههای مورد استفاده معمولاً از نوع بدون درز (مانیسمان) هستند تا استحکام بیشتری داشته باشند .
طراحی: اولین قدم، طراحی دقیق بر اساس نیاز پروژه است. در این مرحله، قطر لوله اصلی، تعداد انشعابات، سایز هر انشعاب، فاصله آنها از یکدیگر و موقعیت قرارگیری بر روی بدنه با توجه به دبی و فشار سیال و تعداد مصرفکنندهها محاسبه و در قالب نقشه مشخص میشود .

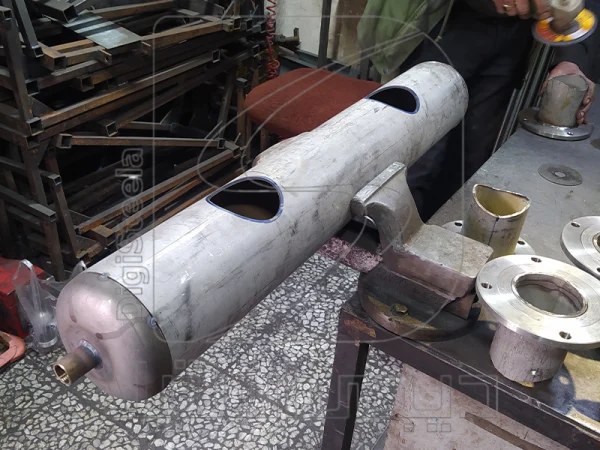

برش و سوراخکاری: پس از تهیه لوله اصلی با سایز مشخص، محل دقیق انشعابات روی بدنه علامتگذاری و سوراخکاری میشود. برای این کار از روشهای دقیقی مانند برش با لیزر، دستگاه CNC یا هوابرش استفاده میگردد تا لبهها صاف و دقیق باشند .

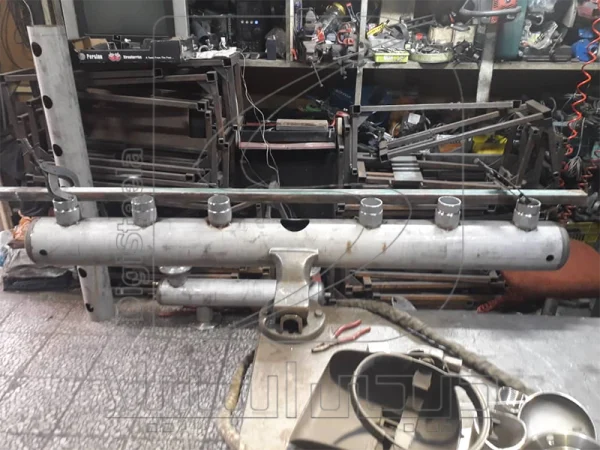

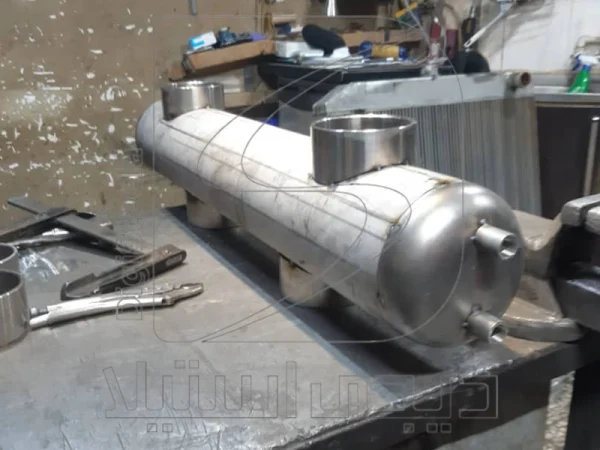

مونتاژ و جوشکاری: در این مرحله، لولههای انشعاب (بوشن) یا فلنجها در محل سوراخها قرار گرفته و با دقت بالا و به صورت کاملاً موازی با یکدیگر، به بدنه اصلی متصل یا “خال” میشوند . سپس عملیات جوشکاری نهایی انجام میپذیرد. برای کلکتورهای استیل، روش جوشکاری استاندارد، جوشکاری TIG (یا آرگون) است . این روش حرارت را به صورت موضعی اعمال کرده و با استفاده از گاز محافظ آرگون، از اکسید شدن و ایجاد ترک در جوش جلوگیری کرده و نتیجهای تمیز، محکم و با کیفیت بالا به همراه دارد .
بازرسی و تست: پس از اتمام جوشکاری، کلکتور از نظر کیفیت جوش و عدم نشتی مورد بازرسی قرار میگیرد. در برخی کاربردهای خاص، عملیات اضافی مانند الکتروپولیش برای افزایش صافی سطح و مقاومت به خوردگی درخواست میشود .
مقایسه با سایر انواع کلکتور:
| ویژگی | کلکتور استیل | کلکتور فولادی | کلکتور گالوانیزه |
|---|---|---|---|
| مقاومت در برابر خوردگی | عالی | کم | متوسط (تا زمان آسیب پوشش) |
| مقاومت مکانیکی | عالی | خوب | خوب |
| هزینه | بالا | پایین | متوسط |
| کاربرد اصلی | صنایع حساس، آب خورنده | موتورخانههای معمولی | سیستمهای آبرسانی عمومی |
| روش جوشکاری | TIG (آرگون) | SMAW (الکترود) | نیاز به گالوانیزه پس از جوش |
در پایان، انتخاب کلکتور استیل یک سرمایهگذاری بلندمدت برای افزایش طول عمر تأسیسات، کاهش هزینههای تعمیر و نگهداری و تضمین کیفیت و بهداشت سیال در حال انتقال، به ویژه در شرایط سخت عملیاتی است .
