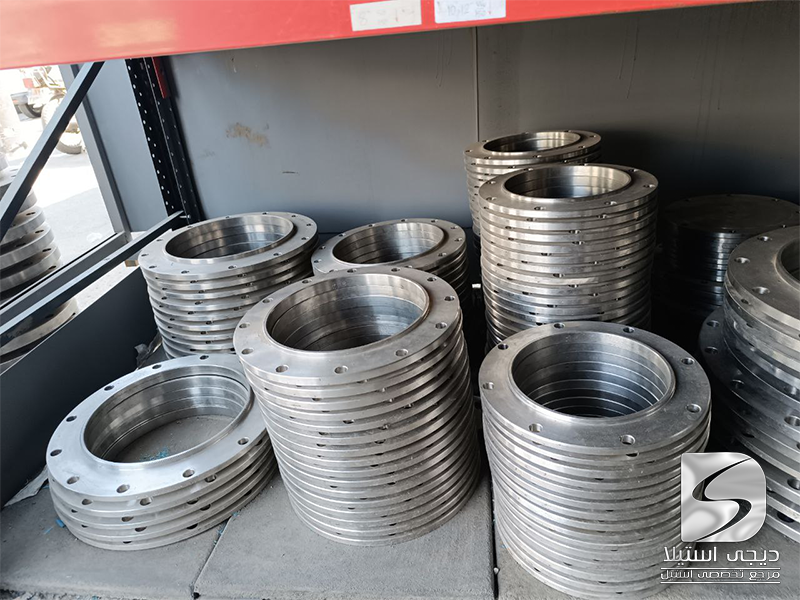

فلنج استیل چیست؟
فلنج استیل یکی از انواع اتصالات فلنجی است که برای اتصال لولهها و تجهیزات صنعتی به یکدیگر استفاده میشود. این اتصالات به دلیل قابلیتهای خاص خود مانند مقاومت در برابر فشار و دما، محبوبیت بسیاری دارند.
فلنج استیل یکی از اجزای حیاتی در سیستمهای لولهکشی و اتصالات صنعتی است. این قطعه فولادی برای اتصال لولهها به یکدیگر یا به تجهیزات دیگر استفاده میشود. فلنجها معمولاً با استفاده از پیچ و مهره یا جوشکاری به لولهها متصل میشوند.

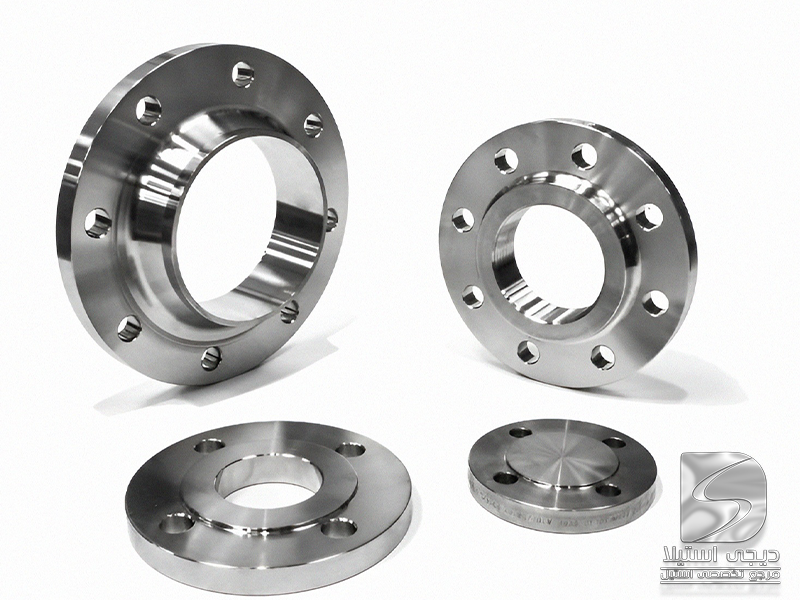

انواع فلنج استیل شامل:
1. فلنج گلودار جوشی (Welding Neck Flange):
این نوع فلنج دارای گردن مخروطی شکلی است که به لوله جوش داده میشود. این فلنج به دلیل طراحی خاصش قادر به تحمل فشارهای بالا و دماهای شدید است.
فلنج گلودار جوشی یکی از ابزارهای مهم در صنایع لولهکشی، پتروشیمی، خطوط گاز و انتقال نفت است. این در مدلهای کوتاه و بلند تولید میشود. هنگام اتصال، قسمت مخروطی شکل به لولهای که هم اندازه گلوی فلنج است، جوش داده میشود. این ویژگی باعث افزایش مقاومت فلنج در برابر فشار و حرارت میشود.
فلنج گلودار جوشی در دماهای پایین و زیر صفر نیز مقاومت خوبی دارد و در برابر ارتعاشات مقاوم است. این فلنج در سایزها و کلاسهای مختلف تولید میشود و قابلیت سفارشیسازی دارد.
2.فلنج اسلیپون (Slip On Flange):
این فلنج بهوسیله دو جوش گوشهای به لوله متصل میشود. این نوع فلنج برای اتصال سریع و آسان استفاده میشود.
فلنج اسلیپون یکی دیگر از انواع فلنجهای استیل است که به خاطر راحتی نصب و هزینه کمتر در بسیاری از کاربردها استفاده میشود. این فلنجها به شکل یک دیسک با سوراخ مرکزی ساخته میشوند که به راحتی روی لوله قرار میگیرند و سپس جوش داده میشوند.
ویژگیهای مهم فلنج اسلیپ آن:
1. راحتی نصب: به دلیل اینکه نیازی به تنظیم دقیق موقعیت لوله نیست، نصب این فلنجها بسیار راحت و سریع است.
2. هزینه کمتر: نسبت به فلنجهای گلودار جوشی، هزینه کمتری دارد چون طراحی سادهتری دارد.
3. انعطافپذیری: این فلنجها میتوانند در انواع پروژهها با نیازهای مختلف مورد استفاده قرار گیرند.
4. کاربرد گسترده: در صنایع مختلفی مثل نفت، گاز، پتروشیمی و آب کاربرد دارد.
این فلنجها معمولاً در مواقعی استفاده میشوند که نیاز به مقاومت بالا در برابر فشار و حرارت نیست. همچنین این فلنجها به طور گستردهای در سیستمهای لولهکشی که نیاز به باز و بست مکرر دارند، مورد استفاده قرار میگیرند.

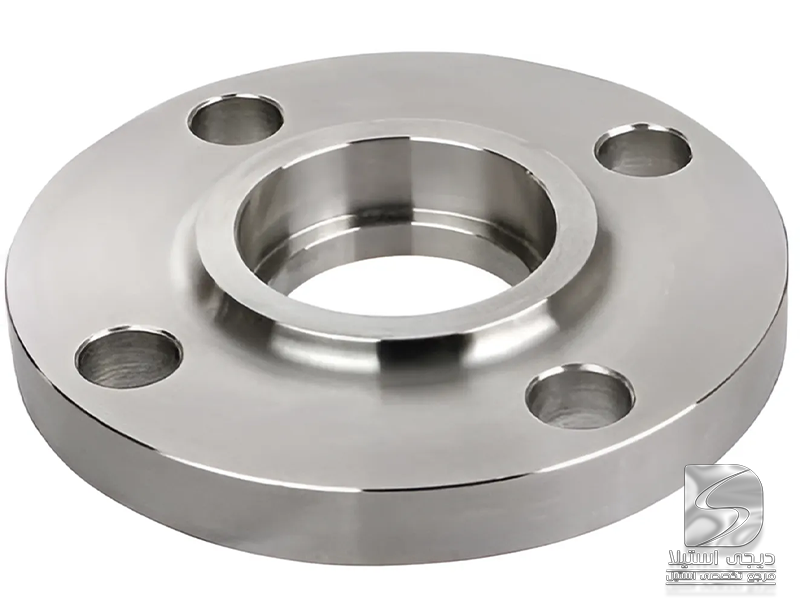

3. فلنج ساکت جوشی (Socket Weld Flange):
فلنج جوشی ساکت یکی دیگر از انواع فلنجهای استیل است که در سیستمهای لولهکشی با فشار بالا و دماهای بالا استفاده میشود. این فلنجها برای اتصال لولهها به طور دقیق و محکم طراحی شدهاند. این فلنج بهوسیله جوش گوشهای به سمت بیرونی لولهها متصل میشود.
ویژگیهای مهم فلنج جوشی ساکت:
1. اتصال محکم: لوله در داخل فلنج قرار میگیرد و جوش داده میشود، که باعث ایجاد اتصال محکم و بدون نشتی میشود.
2. مقاومت در برابر فشار و حرارت بالا: به دلیل نحوه اتصال جوشکاری، این فلنجها میتوانند فشار و حرارت بالایی را تحمل کنند.
3. نصب آسان: نصب این فلنجها نسبتاً ساده است، زیرا نیازی به تراز کردن دقیق لوله با فلنج نیست.
فلنج جوشی ساکت معمولاً در صنایعی که نیاز به اتصالات محکم و بدون نشتی دارند، مثل صنایع نفت و گاز، پتروشیمی و نیروگاهها استفاده میشود. این فلنجها به خصوص در مواقعی که فضای محدودی برای نصب وجود دارد، بسیار کارآمد هستند.
4. فلنج دندهای (Threaded Flange):
این نوع فلنج با پیچ و مهره به لولهها متصل میشود و برای اتصالاتی که نیاز به عدم جوشکاری دارند استفاده میشود.
این فلنجها دارای دندههای داخلی هستند که لوله با دندههای خارجی در آن پیچیده میشود. این روش نصب به ویژه در مواردی مفید است که جوشکاری ممکن نیست و شرایط ایمنی بهتری را فراهم میکند.
ویژگیهای مهم فلنج دندهای:
1. نصب آسان: به دلیل نیاز نداشتن به جوشکاری، نصب فلنج دندهای سریعتر و آسانتر از فلنجهای جوشی است.
2. قابل جابجایی: میتوان این فلنجها را به راحتی باز و بسته کرد، که باعث میشود در موارد نیاز به تعمیر و نگهداری مفید باشند.
3. مناسب برای فشار کم و متوسط: فلنجهای دندهای معمولاً در سیستمهایی با فشار کم و متوسط استفاده میشوند، مانند سیستمهای لولهکشی.
فلنج دندهای برای استفاده در لولههایی که دارای دندههای خارجی هستند و به سرعت و بدون نیاز به جوشکاری متصل میشوند، ایدهآل است. این فلنجها به طور گستردهای در صنایع مختلفی مانند صنایع نفت و گاز، آب و فاضلاب و سیستمهای تهویه مطبوع استفاده میشوند.
کاربردهای فلنج استیل:
فلنج استیل در صنایع مختلف کاربرد دارد از جمله:
- نفت و گاز: برای اتصال لولهها و تجهیزات در سیستمهای نفت و گاز.
- پتروشیمی: در اتصالات لولهها و تجهیزات پتروشیمی.
- آب و فاضلاب: برای اتصال لولهها و تجهیزات در سیستمهای آب و فاضلاب.
- صنایع انرژی: در سیستمهای انتقال و توزیع انرژی.
- صنایع ساختوساز: برای اتصالات در ساختمانها و مخازن.
فلنجها به دلیل مقاومت بالا در برابر فشار، دما و خوردگی، در صنایع مختلف مورد استفاده قرار میگیرند.
ویژگیهای فلنج استیل:
- مقاومت در برابر فشار: قابلیت تحمل فشارهای بالا.
- مقاومت در برابر دما: قابلیت تحمل دماهای مختلف.
- آسانی جداسازی: امکان جداسازی سریع و آسان اتصالات.
- قابلیت تعویض و تعمیر: امکان تعویض و تعمیر سریعتر تجهیزات.
